[SQL] 실행 계획(Execution Plan) 보는 방법

실행 계획이 만들어지면 DBMS는 그것을 바탕으로 데이터 접근을 수행한다. 그러나 여러 이유로 인해 SQL 실행이 지연될 수 있다.

이와 같이 지연이 발생했을 때는 가장 먼저 실행 계획을 살펴보아야 한다.

본 포스팅을 통해 간단하게 실행 계획의 핵심구성과 보는 방법에 대해 알아보자.





1. 실행 계획의 핵심구성

실행 계획에서 핵심적으로 봐야 하는 부분은 크게 다음의 3가지로 나뉜다.

1) 조작 대상 객체

• SQL 구문이 실행되는 과정에서 수행되는 조작(Operation)의 대상이 되는 객체를 의미한다
• 테이블 외에 인덱스, 파티션, 시퀀스처럼 SQL 구문으로 조작할 수 있는 객체라면 무엇이라도 올 수 있다

2) 객체에 대한 조작의 종류

• SQL 구문이 실행되는 과정에서 수행되는 조작(Operation)이 어떤 것인지를 의미한다
• 조작의 종류는 실행 계획에서 가장 중요한 부분이라고 할 수 있다

3) 조작 대상이 되는 레코드 수

• SQL 구문이 실행되는 과정에서 수행되는 조작(Operation)이 얼마만큼의 레코드에 대해 수행되는지를 의미한다
• 조작에서 처리되는 레코드의 수는 SQL 구문 전체의 실행 비용을 파악하는 데 중요한 지표가 된다
• 해당 레코드 수는 옵티마이저가 실행 계획을 만들 때 카탈로그로부터 얻는 값이다
• 즉, 해당 값은 통계 정보에 의한 것이므로 실제 SQL 구문을 실행한 시점과의 괴리가 존재하며, 절대 지표로 사용될 수 없다

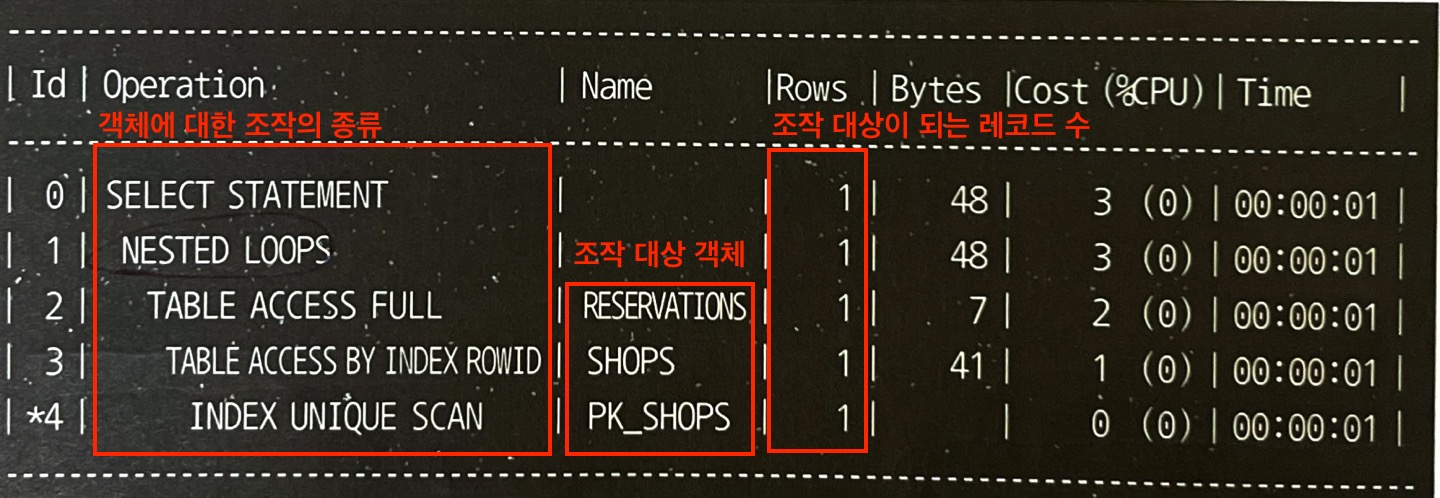

[Oracle의 실행 계획 결과] 열의 이름(Operation, Name, Rows)에 주목하자





2. DB별 실행 계획을 보는 방법

각 RDBMS별로 실행하는 명령어나 그 결과를 보여주는 방식에는 차이는 있지만, 핵심적인 내용은 동일하다.

이름	명령어
Oracle	set autotrace traceonly [SQL 구문]
Microsoft SQL Server	SET SHOWPLAN_TEXT ON [SQL 구문]
DB2	EXPLAIN ALL WITH SNAPSHOT FOR [SQL 구문]
PostgreSQL	EXPLAIN [SQL 구문]
MySQL	EXPLAINT EXTENDED [SQL 구문]





3. 실행 계획을 읽는 방법

다음과 같은 SQL 구문의 실행 계획을 살펴보면서 실행 계획을 읽는 방법에 대해 알아보자.

참고로 shop_id는 Shops 테이블의 PK이면서 Reservation 테이블의 FK이다.

SELECT shop_name
FROM Shops S
INNER JOIN Reservations R
ON S.shop_id = R.shop_id;



실행 계획은 일반적으로 트리 구조로 구성되어 있으며, 중첩 단계가 깊을수록 먼저 실행된다.

또한, 같은 중첩 단계에서는 위에서 아래로 실행된다.

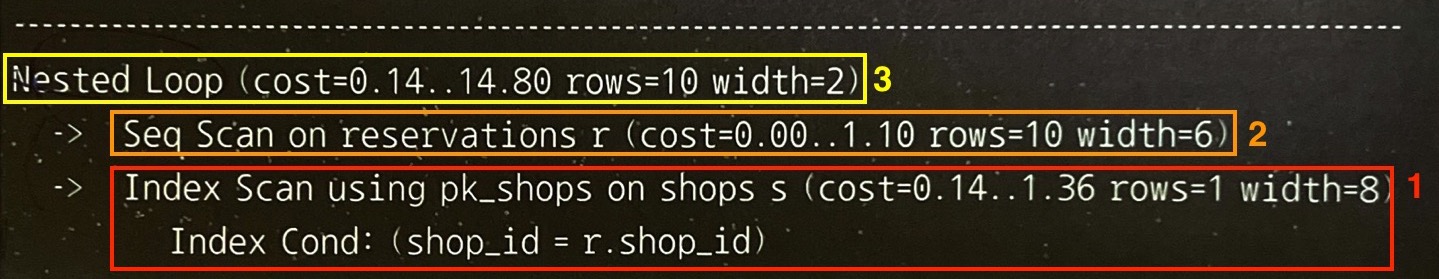

PostgreSQL 실행 결과



따라서 위 실행 계획에 따르면 Reservation에 대한 접근이 먼저 일어난 뒤, Shop 테이블에 대한 접근이 이뤄진다. 그 후에 'Nested Loop' 방식으로 테이블이 결합되는 것을 확인할 수 있다.





4. 참조

• SQL 레벨업 (미크 저)
