[Spring Batch] 스프링 배치4 - JobRepository와 메타 테이블

1. JobRepository란?

스프링 배치에서는 JobRepository 인터페이스 그 자체를 의미하거나, JobRepository 인터페이스를 구현해 데이터를 저장하는 데 사용되는 데이터 저장소를 의미한다. 개발자가 직접 JobRepository 인터페이스를 직접 다룰 일은 거의 없으므로 본문은 후자를 지칭한다. 이러한 JobRepository는 잡이나 스텝 등의 상태를 저장하는 데 사용되며, 실행 추세와 횟수 등을 담고 있으므로 모니터링 영역 등에서 유용하게 사용된다.





2. JobRepository 내 메타 테이블 살펴보기

https://docs.spring.io/spring-batch/docs/current/reference/html/schema-appendix.html

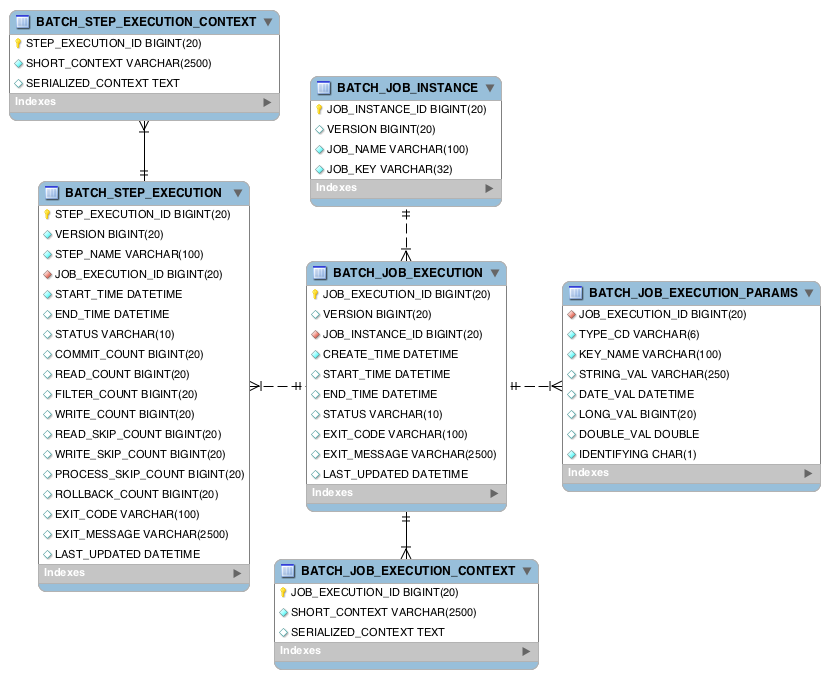

RDB는 스프링 배치에서 기본적으로 사용되는 JobRepository이며, RDB를 사용할 경우 스프링 배치가 제공하는 여러 테이블을 이용해 배치 메타 데이터를 저장한다. 스키마 내에는 아래의 여섯 개의 테이블이 존재한다. 하나하나 천천히 살펴보자.

• BATCH_JOB_INSTANCE
• BATCH_JOB_EXECUTION
• BATCH_JOB_EXECUTION_PARAMS
• BATCH_JOB_EXECUTION_CONTEXT
• BATCH_STEP_EXECUTION
• BATCH_STEP_EXECUTION_CONTEXT



1) BATCH_JOB_INSTANCE 테이블

필드	설명
JOB_EXECUTION_ID	PK
VERSION	낙관적인 락(optimistic locking)에 사용되는 레코드 버전
JOB_NAME	실행된 잡의 이름
JOB_KEY	잡 이름과 잡 파라미터의 해시 값으로, JobInstance를 고유하게 식별하는 데 사용되는 값

이 테이블은 스키마의 실제 시작점이 되는 테이블이다. 단일 JobInstance 레코드가 테이블에 등록되며, 레코드 하나하나가 잡의 논리적 실행을 나타낸다.



2) BATCH_JOB_EXECUTION 테이블

필드	설명
JOB_EXECUTION_ID	PK
VERSION	낙관적인 락(optimistic locking)에 사용되는 레코드 버전
JOB_INSATNCE_ID	BATCH_JOB_INSTANCE 테이블을 참조하는 FK
CREATE_TIME	레코드가 생성된 시간
START_TIME	잡 실행이 시작된 시간
END_TIME	잡 실행이 완료된 시간
STATUS	잡 실행의 배치 상태
EXIT_CODE	잡 실행의 종료 코드
EXIT_MESSAGE	EXIT_CODE와 관련된 메시지나 스택 트레이스
LAST_UPDATED	레코드가 마지막으로 갱신된 시간

이 테이블은 배치 잡의 실제 실행 기록을 나타낸다. 즉, 해당 테이블의 레코드는 잡의 물리적 실행을 나타낸다. 잡이 실행될 때마다 새 레코드가 해당 테이블에 생성되고, 잡이 진행되는 동안 주기적으로 업데이트된다.



3) BATCH_JOB_EXECUTION_CONTEXT 테이블

필드	설명
JOB_EXECUTION_ID	PK
SHORT_CONTEXT	트림(trim) 처리된 SERIALIZED_CONTEXT
SERIALIZED_CONTEXT	직렬화된 ExecutionContext

이 테이블은 JobExecution의 ExecutionContext를 저장하는 곳이다. 잡 실행마다 상태가 이 테이블에 저장된다고 할 수 있다.



4) BATCH_JOB_EXECUTION_PARAMS 테이블

필드	설명
JOB_EXECUTION_ID	PK
TYPE_CODE	파라미터 값의 타입을 나타내는 문자열
KEY_NAME	파라미터 이름
STRING_VAL	타입이 String인 경우 파라미터의 값
DATE_VAL	타입이 Date인 경우 파라미터의 값
LONG_VAL	타입이 Long인 경우 파라미터의 값
DOUBLE_VAL	타입이 Double인 경우 파라미터의 값
IDENTIFYING	파라미터가 식별되는지 여부를 나타내는 플래그

이 테이블엔 잡이 매번 실행될 때마다 사용된 잡 파라미터가 저장된다. 이때, 식별 파라미터 외에도 잡에 전달된 모든 파라미터가 테이블에 저장된다. 그리고 재시작시에는 잡의 식별 파라미터만 자동으로 전달된다.



5) BATCH_STEP_EXECUTION 테이블

필드	설명
STEP_EXECUTION_ID	PK
VERSION	낙관적인 락(optimistic locking)에 사용되는 레코드 버전
STEP_NAME	스텝의 이름
JOB_EXECUTION_ID	BATCH_JOB_EXECUTION 테이블을 참조하는 FK
START_TIME	스텝 실행이 시작된 시간
END_TIME	스텝 실행이 완료된 시간
STATUS	스텝의 배치 상태
COMMIT_COUNT	스텝 실행 중에 커밋된 트랜잭션 수
READ_COUNT	읽은 아이템 수
FILTER_COUNT	아이템 프로세서가 null을 반환해 필터링된 아이템 수
WRITE_COUNT	기록된 아이템 수
READ_SKIP_COUNT	ItemReader 내에서 예외가 던져졌을 때 건너뛴 아이템 수
PROCESS_SKIP_COUNT	ItemProcessor 내에서 예외가 던져졌을 때 건너뛴 아이템 수
WRITE_SKIP_COUNT	ItemWriter 내에서 예외가 던져졌을 때 건너뛴 아이템 수
ROLLBACK_COUNT	스텝 실행에서 롤백된 트랜잭션 수
EXIT_CODE	스텝의 종료 코드
EXIT_MESSAGE	스텝 실행에서 반환된 메시지나 스택 트레이스
LAST_UPDATED	레코드가 마지막으로 업데이트된 시간

이 테이블은 스텝의 실행 정보를 담고 있다. 이러한 메타 데이터 외에도 스텝 분석을 위한 READ_COUNT, FILTER_COUNT, WRITE_COUNT 등의 다양한 데이터를 제공한다.



6) BATCH_STEP_EXECUTION_CONTEXT 테이블

필드	설명
STEP_EXECUTION_ID	PK
SHORT_CONTEXT	트림 처리된 SERIALIZED_CONTEXT
SERIALIZED_CONTEXST	직렬화된 ExecutionContext

이 테이블은 StepExecution의 ExecutionContext를 저장하는 곳이다.





3. 참고

• 스프링 배치 완벽 가이드 2/e
