[Spring Batch] 스프링 배치1 - 기본 구조 및 도메인

배치 애플리케이션의 개념과 스프링 배치의 대략적인 개요는 여기를 참고하자. 여기서는 전체적인 그림만 그리고 세부적인 사항과 구현은 별도의 포스팅으로 다룰 예정이다.



1. 스프링 배치 기본 구조

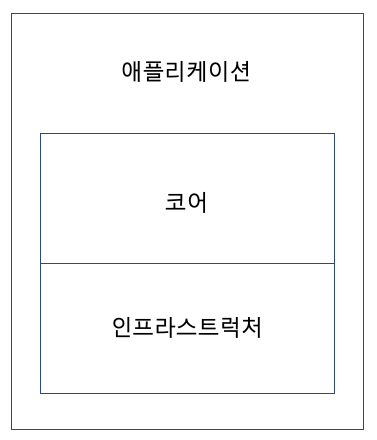

스프링 배치는 세 개의 티어로 구성된 레이어 구조로 이루어져있다.

1) 애플리케이션 레이어 (Application Layer)

• 배치 처리 구축에 사용되는 모든 사용자 코드와 구성
• 비즈니스 로직, 서비스, 잡 구조화와 관련된 구성을 포함한다
• 코어와 인프라스트럭처를 이용해 배치의 기능을 만든다

2) 코어 레이어 (Core Layer)

• 배치 도메인을 정의하는 모든 부분이 포함된다
• Job, Step, JobLauncher, JobParamters

3) 인프라스트럭처 레이어

• 외부와 상호작용을 담당한다
  • 파일, 데이터베이스와의 I/O
  • 잡 수행 실패 후 재시도 수행
• ItemReader, ItemWriter, RetryTemplate





2. 스프링 배치의 도메인

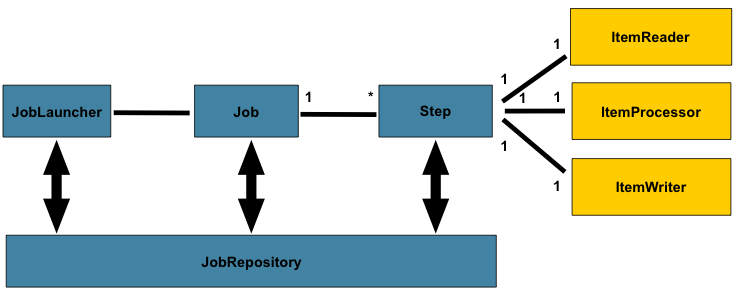

다음은 기본적인 스프링 배치의 도메인 구조를 나타낸 그림이다.

https://docs.spring.io/spring-batch/docs/current/reference/html/job.html

• Job은 배치 작업이며, JobLauncher에 의해 실행된다
• JobRepository는 Job, Step, 그리고 각종 Execution들을 저장한다
• Step은 배치 작업의 단계이며, 단계 내에서 ItemReader/ItemProcessor/ItemWriter 데이터를 읽고/처리하고/쓰는 작업을 수행한다

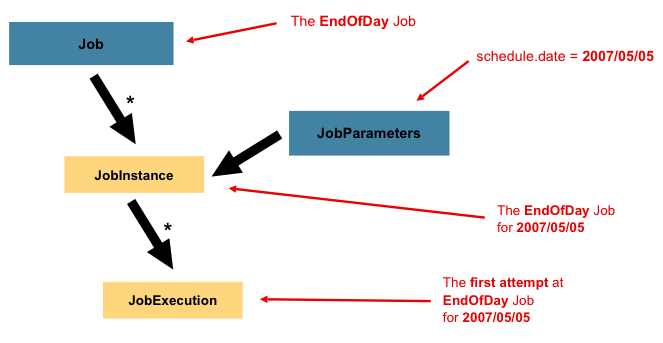

1) Job

https://docs.spring.io/spring-batch/docs/current/reference/html/index-single.html#jobparameters

• 전체 배치 과정을 캡슐화한 객체, 쉽게 말해 배치로 수행할 전체 작업
• 여러 개의 스텝으로 구성되며, 스텝의 순서를 지정한다
• JobParameters
  • 배치 잡을 시작하기 위한 파라미터 집합(Set)
• JobInstance
  • 잡의 논리적인 실행(logical execution)
  • 잡의 이름과 파라미터 집합으로 구성된 유일한 존재 (JobInstance = Job + identifying JobParamters)
  • 잡의 이름이나 파라미터 집합이 바뀌면 새로운 JobInstance가 생성된다
• JobExecution
  • 잡의 실제 실행(exectuion)
  • 잡을 구동할 때마다 매번 새로운 JobExecution을 얻게 된다
  • JobInstance는 여러 개의 JobExecution을 얻을 수 있다
    • 실행에 실패한 이후 다시 실행하면 동일한 논리적 실행이므로 새로운 JobExecution을 얻을 뿐, 새로운 JobInstance를 얻진 못한다

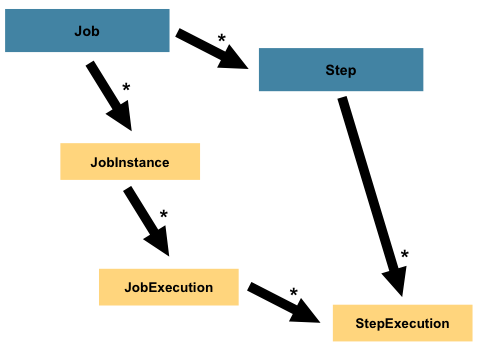

2) Step

https://docs.spring.io/spring-batch/docs/current/reference/html/index-single.html#step

• 배치 작업의 단계를 캡슐화한 객체, 쉽게 말해 잡을 구성하는 독립적인 작업 처리의 단위
• 크게 청크(chunk) 기반 스텝과 태스크릿(tasklet) 기반 스텝으로 나뉜다
• 청크 기반 스텝
  • 구조가 약간 더 복잡하며, 아이템 기반의 처리에 사용한다
    • 아이템은 레코드, 테이블의 한 행 정도로 생각하면 된다
  • 청크 단위로 트랜잭션을 수행한다
    • 청크는 아이템의 묶음이다
  • ItemReader, ItemProcessor, ItemWriter라는 3개의 주요 부분으로 구성될 수 있다 (ItemProcessor는 필수가 아님)

    • ItemReader는 청크 단위로 처리할 모든 레코드를 반복적으로 메모리로 읽어온다
    • ItemProcessor를 구성했다면 메모리로 읽어들인 아이템은 반복적으로 ItemProcessor를 거쳐간다
    • ItemWriter의 단일 호출은 물리적 쓰기를 일괄적으로 처리함으로써 IO 최적화를 이룬다

• 태스크릿 기반 스텝
  • 구조가 간단하며 초기화, 저장 프로시저 실행, 알림 전송 등과 같은 잡에서 일반적으로 사용된다
  • 태스크릿 스텝 자체가 트랜잭션의 단위

• StepExecution
  • Step이 실행될 때마다 생성되는 객체, JobExecution과 유사
  • 전 스텝이 실패하면 스텝이 실행되지 않고, 이에 따라 StepExecution도 생성되지 않는다



4) JobRepository

• 다양한 배치 수행과 관련된 수치 데이터(시작 시간, 종료 시간, 상태, 읽기/쓰기 횟수 등)뿐만 아니라 잡의 상태를 유지 관리한다
• 일반적으로 RDB를 사용하며 스프링 배치 내 대다수의 주요 컴포넌트가 공유한다



5) JobLauncher

• 잡을 실행하는 역할
• Job.execute 메서드를 호출 외에도 잡의 재실행 가능 여부 검증, 잡의 실행 방법, 파라미터 유효성 검증 등의 처리를 수행한다
• 스프링 부트가 즉시 잡을 시작하는 기능을 제공하므로 일반적으로 직접 다룰 필요는 없는 컴포넌트이다





3. 참고

• https://docs.spring.io/spring-batch/docs/current/reference/html/index-single.html
• 스프링 배치 완벽 가이드 2/e
